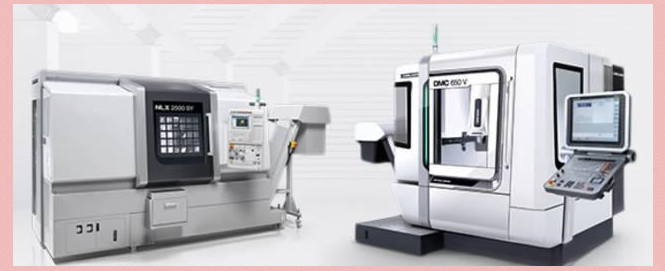

一、CNC铣削加工详解

CNC铣削加工是模具制造中的关键环节，它通过计算机数控技术，精确控制刀具路径，实现对模具的精细加工。这种加工方法具有高效率、高精度和高自动化程度的特点，广泛应用于模具制造领域。在CNC铣削过程中，选择合适的刀具、优化刀具路径以及确保加工参数的准确性，都是确保模具加工质量的重要因素。

塑胶模具制造行业的飞速发展，离不开CNC铣削技术的持续创新。历经从传统铣床到三轴加工中心，再到五轴高速铣削的演变，如今即便是形状极为复杂的零件，也能轻松加工，材料的硬度也不再构成难题。高速铣削技术采用小径铣刀，配合高转速和适中的进给量，不仅显著提升了生产效率和加工精度，还因低铣削力减少了工件热变形。此外，其较小的铣削深度和快速的进给速度，使得加工后的表面粗糙度大大降低。高速铣削甚至能处理60HRC的淬硬模具钢件，允许在热处理后进行切削加工，从而简化了模具制造流程。塑胶模具的型腔、型面等关键部位，均由CNC铣削技术一气呵成。代表性的CNC铣削设备有GF加工方案的MIKRON HSM500和德马吉DMG的HSC 75 linear精密加工中心。

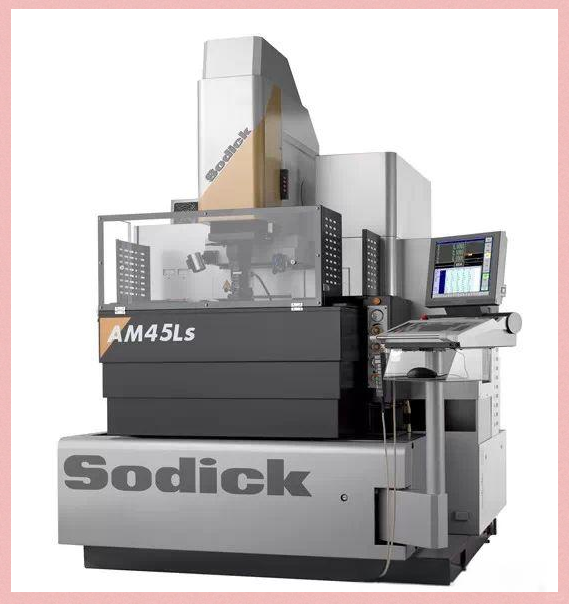

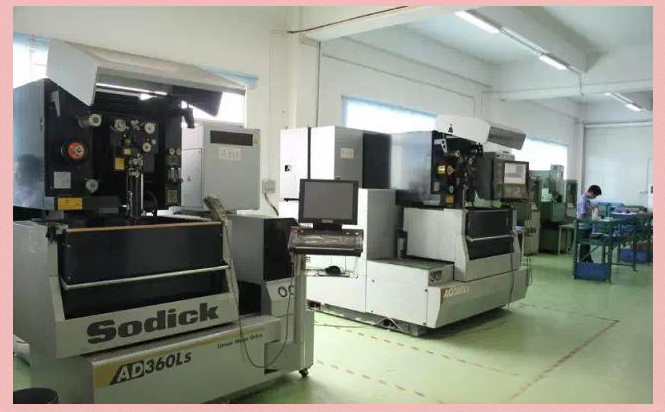

二、慢走丝线割加工的应用

在塑胶模具制造中，慢走丝线割加工同样扮演着不可或缺的角色。这种加工方式以其高精度、高效率的特点，广泛应用于模具的精细加工环节。慢走丝线割，即线切割，通过细小的金属线在工件表面进行高速往复运动，从而实现精确的切割效果。在塑胶模具的制造过程中，它常被用于切割形状复杂的零件，以及处理硬质材料。其高精度特性使得加工后的零件尺寸准确、表面质量优良，为模具的最终成型提供了有力保障。

慢走丝线割加工在模具制造领域有着广泛的应用。它主要被用于加工各种冲模、塑料模以及粉末冶金模中的二维及三维直纹面零件。特别是在冲压模的加工方面，慢走丝线割技术发挥着至关重要的作用。冲压模的凸模、凸模固定板、凹模及卸料板等精密型孔的加工，都离不开慢走丝线割的精准操作。通过在编程时精心调整补偿量，慢走丝线割技术能够精确控制冲压模具的配合间隙和加工精度。此外，它在注塑模具的制造中也扮演着不可或缺的角色，常见于镶件孔、顶针孔、斜顶孔、型腔清角及滑块的加工。这些应用场合虽然对加工精度的要求略低于冲压模具，但同样需要达到0.01毫米左右的精度，以确保零部件配合部分不溢料。值得一提的是，GF加工方案（原阿奇夏米尔公司）的CUT2000S与CA20U系列机床，就是慢走丝线割加工领域的典型设备。

三、电火花加工技术

在模具制造领域，电火花加工技术同样占据着举足轻重的地位。这一技术利用电火花放电的能量，去除或成形金属材料，从而实现对模具的精细加工。其应用范围广泛，包括冲模、塑料模以及粉末冶金模的加工。通过精确控制电火花放电的参数，如电流、电压和放电时间等，电火花加工技术能够达到微米级别的加工精度，满足模具制造的高精度要求。同时，该技术还具有加工过程中无切削力、工具损耗小等优点，进一步提高了模具制造的效率和质量。

电火花加工技术在加工精密小型腔、窄缝、沟槽以及拐角等复杂部件方面表现出色。当传统刀具难以触及到复杂表面或需要深度切削时，电火花加工技术则能发挥其独特优势。特别是在长径比极高的区域，电火花加工的工艺性能明显优于铣削加工。此外，对于高技术含量的零件加工，通过铣削电极再放电的方式，不仅提高了成功率，还能节省高昂的刀具费用，使得放电加工成为更合适的选择。

另外，电火花加工技术还可用于火花纹表面的制作。尽管高速铣加工的迅猛发展在一定程度上挤压了电火花加工的市场空间，但同时也为其带来了更大的技术革新。例如，采用高速铣制造电极，其狭小区域的加工能力和高质量的表面结果，使得电极设计数量大幅减少。同时，高速铣制造电极也显著提高了生产效率，并确保了电极的高精度，从而进一步提升了电火花加工的精度。

在某些情况下，如型腔的大部分加工已由高速铣完成，电火花加工可作为一种辅助手段来清角修边，使留量更加均匀且减少。典型的设备如GF加工方案（原阿奇夏米尔公司）的FORM2000与FORM20系列机床，就充分体现了这种工艺组合的优势。

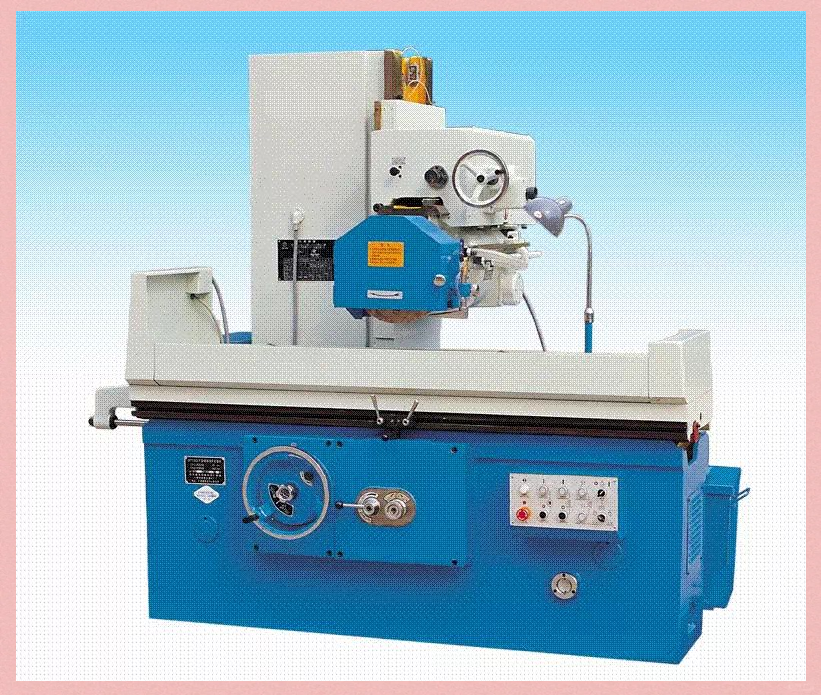

四、磨床加工的应用

磨床加工在机械制造领域中占据着不可或缺的地位。其独特之处在于能够通过高速旋转的砂轮对工件进行精细的磨削，从而达到高精度的加工效果。无论是金属、非金属还是其他硬质材料，磨床都能轻松应对，确保加工部件的尺寸精确、表面光滑。在模具制造、精密零件加工以及高精度产品制造等行业中，磨床加工都发挥着至关重要的作用。

小平磨床，作为模具加工中的常用设备，专为小尺寸模具零件的精细打磨而设计，如精密镶件等。经验丰富的技工能将其加工精度控制得极为出色，达到0.002mm以内。而大水磨床，则更适用于对大尺寸模具零件的精加工，例如模板的基准面、滑块以及锁紧块的基准面等。它配备了专门的冷却液系统，确保加工过程中的降温需求。典型的大水磨床设备包括冈本精密平面磨床ACC-52DX等。

五、中走丝线切割加工

快走丝线切割加工在我国模具行业长期占据重要地位，凭借其实际效用和经济性，赢得了广泛的市场份额。然而，随着市场对模具产品质量需求的不断提升，传统的快走丝加工技术已难以满足当前的制造标准，逐渐成为行业发展的瓶颈。在此背景下，GF加工方案推出的FW2UP系列中走丝机床，犹如一股清流，为模具行业带来了新的生机。该机床不仅显著提高了切割速度，更在保持高精度的同时，实现了高效的生产。其切割速度普遍提升至150mm2/min以上，采用创新的多次切割技术，确保了±0.01mm的加工精度。此外，工件表面的粗糙度也优化至Ra<1.0μm，平均效率高达50mm2/min，同时降低了电极丝的损耗至10um/150000mm2。

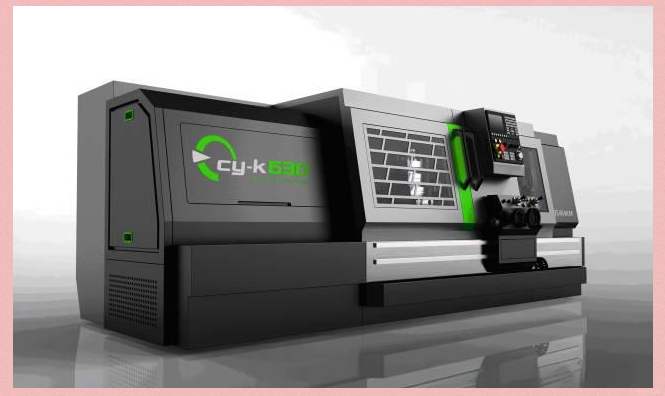

六、数控车床的应用

在模具制造领域，数控车床发挥着至关重要的作用。其高精度、高效率的特点，使得复杂模具的加工变得更为简便。通过数控系统，操作人员可以轻松实现对车床的精准控制，确保加工出的模具符合高标准的质量要求。同时，数控车床的自动化程度高，可以大大降低人工成本，提高生产效率。

车床作为模具车间不可或缺的加工设备，其加工范围涵盖各类回转体零件。得益于数控技术的迅猛发展，即便是形状复杂的回转体，也能通过简单编程轻松实现加工，且机床能自动更换刀具，极大提升了生产效率。随着数控车床加工精度与制造技术的不断提升，甚至出现了以车代磨的新趋势。该设备常用于加工模具中的圆形镶件、撑头、定位环等关键零件，尤其在笔模和瓶口模具的制造中发挥出色，而日本山崎马扎克(mazak)公司的LGMazak NEXUS200便是其中的佼佼者。

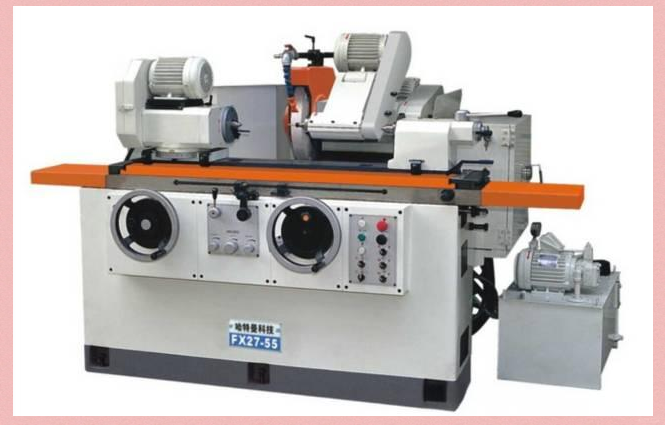

七、外圆磨床的介绍

外圆磨床，作为模具车间的重要设备之一，主要用于加工各种回转体外圆面。通过其精密的磨削工艺，能够轻松实现对回转体外圆面的高效、高精度加工。在模具制造过程中，外圆磨床常用于加工如笔模、瓶口模具等中的圆形镶件、撑头等关键零件，确保模具的精度和质量。

在模具制造领域，回转体零件的加工常涉及到高精度和良好表面光洁度的要求，甚至需要处理复杂的曲面。为了满足这些挑战，高精度外圆磨床成为不可或缺的利器。例如，瓶胚注塑模具中的哈夫镶块零件，其加工就离不开这样的设备。高速旋转砂轮的磨削工艺，使得加工硬度较高的材料如淬硬模具钢和硬质合金成为可能。此外，瑞士斯图特万能内外圆磨床S33，专为中型单一部件和批量工件的磨削而设计，不仅适用于个性化需求，还能进行外圆磨削、非圆成型磨削、螺纹磨削以及内圆磨削等多项操作。

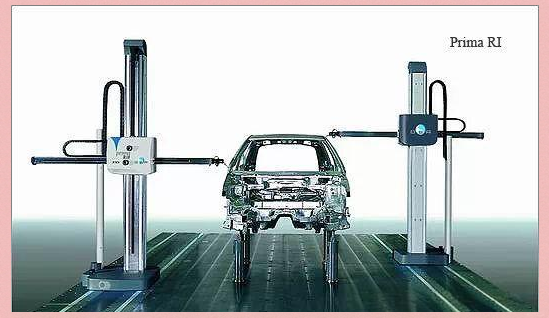

八、三坐标测量技术

在模具制造过程中，三坐标测量技术扮演着至关重要的角色。它是一种高精度的测量方法，能够实现对回转体零件的精确检测，确保加工质量。通过三坐标测量，可以有效地控制零件的尺寸精度、形状精度以及位置精度，为模具制造的高标准要求提供有力支持。

三坐标检测，作为一种精密的测量方法，在工件检验中发挥着至关重要的作用。它依赖于三坐标测量机，通过采集和计算空间点坐标，对工件进行形位公差的全面检验和测量。在测量过程中，探测系统，通常由测头和接触式探针组成，与被测工件表面轻微接触，从而获取测量点的精确坐标。测量机进一步将这些坐标转化为几何元素的尺寸、形状和相对位置等参数，为工件的质量控制提供有力支持。

相较于传统的测量器具，坐标测量机不仅测量效率显著提高，更能轻松应对许多复杂且高精度的测量任务。此外，它还能与CAD系统无缝连接，实时将测量结果反馈给设计及生产部门，为产品设计或生产流程的改进提供有力支持。同时，三坐标检测技术也广泛应用于逆向工程设计领域，成为现代制造业中不可或缺的一环。

九、高效装夹定位技术

在模具制造过程中，零件的装夹与校正往往需要反复进行，这不仅耗费时间，还导致机床长时间闲置，从而影响了设备的充分利用。随着制造业竞争的加剧，缩短生产周期已成为行业发展的必然趋势。为了应对这一挑战，国外夹具制造商如瑞士GF加工方案的System 3R夹具，采用了稳定且精确的基准系统。这一系统实现了铣削、车削、测量、电火花加工等工艺的统一基准互换，使得电极在机床上只需一分钟左右即可完成快速装夹与找正，显著减少了设定时间，进而大幅提高了机床的实际运行效率。这一技术已成为现代化生产中不可或缺的重要环节。
